石墨垫片
石墨垫片根据材质可分为石墨复合垫片和柔性石墨垫片，石墨复合垫片是从增强石墨板打孔或切割而成的，它具有良好的防腐蚀性， 耐高/低温，良好的压缩回弹性和高强度性。柔性石墨垫片是从膨胀石墨卷材或板材打孔或切割而成的，膨胀石墨不含粘结剂和填充物，因此纯度很高，具有良好的防腐蚀性， 耐高/低温，良好的压缩回弹性和高强度性，适用于低压部位的密封，可以防止石墨和法兰间产生的电化腐蚀。

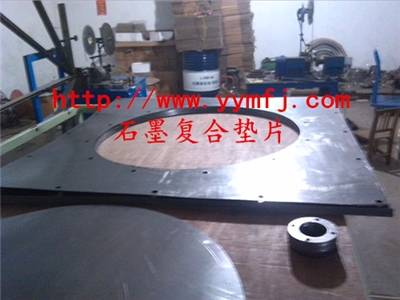

石墨复合垫片又叫增强石墨垫片或高强石墨垫片是从增强石墨板打孔或切割而成的，它具有良好的防腐蚀性， 耐高/低温，良好的压缩回弹性和高强度性。
增强石墨垫片常用的内层增强材料有ss304,ss316或马口铁等,厚度0.1~0.127mm，形式有冲刺板增强， 网板增强，平板增强。常用材料为３０４增强石墨，可以制作成各种各样的圆型几何垫片被广泛用于管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等。石墨增强垫片还可以切成形状复杂的垫片，如水位计垫片，冲孔法兰垫片及汽车柴油机的汽缸垫片。
高强石墨垫片根据使用需要可以加工成以下几种形式：1.基本型石墨复合垫片 2.包内边石墨复合垫片 3.包外边石墨复合垫片 4.内外包边石墨复合垫片。石墨复合垫片包边形式即保持原有垫片的各项优异性能，又便于安装、拆卸，不易损坏，同时也可防止介质对垫片的侵蚀，提高了耐压。常用包边材料为304或316不锈钢。
【石墨复合垫片】技术参数：
| 增加材料 | 耐压（N/MM2） | 温度 | 压缩率（%） | 回弹率（%） | |
| 无氧化状态下 | 氧化状态下 | ||||
| 碳钢冲刺板 | ≥4.8 | -10-450 | -10-550 | 30-35 | 15-20 |
| SS304,SS316冲刺板 | ≥4.8 | -240-450 | -200-600 | 30-35 | 15-30 |
| SS304,SS316平板 | ≥4.8 | -240-450 | -200-600 | 30-40 | 10-15 |
| Ss304,网板 | ≥4.8 | -240-450 | -200-600 | 40-50 | 15-20 |
| 增加材料 | 透气性 (cm3/min)(厚度 1.5mm\) | 密封性(厚度 1.5mm) | 密封常数 | ||
| N2 m1/hr | Bumming oil Am1/hr | “M”因数 | “Y”予紧比压 | ||
| 碳钢冲刺板 | <=0.8 | 30 | <0.5 | 3.0 | 9000 |
| SS304,SS316冲刺板 | <=0.8 | 60 | <0.5 | 2.5 | 4000 |
| SS304,SS316平板 | <=0.4 | 35 | <0.5 | 2.0 | 900 |
| Ss304,网板 | ≥1.0 | 70 | <0.5 | 3.0 | 5000 |
柔性石墨垫片又称膨胀石墨垫片是从膨胀石墨卷材或板材打孔或切割而成的，膨胀石墨不含粘结剂和填充物，因此纯度很高，具有良好的防腐蚀性， 耐高/低温，良好的压缩回弹性和高强度性，适用于低压部位的密封，可以防止石墨和法兰间产生的电化腐蚀。
可以制作成各种各样的圆型的复杂的几何垫片，柔性石墨垫片还可以在内外圈做成包边形式，且便于安装、拆卸，不易损坏。被广泛用于管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等的密封。
*大加工尺寸：~1500mm；特殊规格或各类非标准产品可按客户要求制定。公司简介：慈溪技嘉密封材料厂，专业设计生产密封件和密封工具。
主要产品有：
密封填料：编织的盘根填料；压制的盘根环。密封填料有石墨、四氟乙烯、碳纤维、芳纶纤维、玻璃纤维等各种纤维材料。
密封板材：石棉板、非石棉板、柔性石墨板材、石墨金属复合板、聚四氟乙烯板材等。
密封垫片：石墨高强复合密封垫片、金属缠绕密封垫片、金属齿型密封垫片 及金属波型垫片、金属包覆垫片、四氟垫片等。
密封工具：垫片切割器、盘根切割器、盘根取出工具，操作简单、使用方便，大小规格可定做.
【柔性石墨垫片】技术参数：
| 项 目 | 单 位 | 数 值 |
| 密度公差 | g/cm3 | -0.06~+0.06 |
| 厚度公差 | mm | -0.04~+0.04 |
| 碳含量 | % | 99 |
| 抗拉强度 | MPa | 4.5 |
| 压缩率 | % | >40 |
| 回弹率 | % | >10 |
| 硫含量 | ppm | <1000 |
| 氯含量 | ppm | <45 |
| 温度 | °C | -200~+600 |
